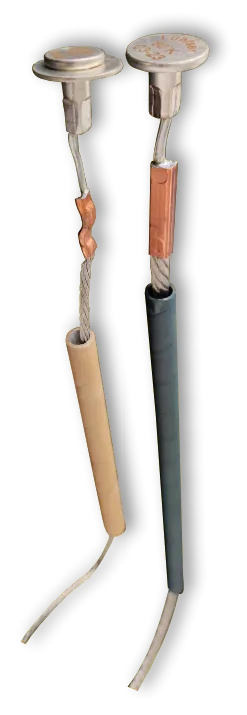

Fusible de expulsión
TIPO K
Nuestros fusibles de expulsión tipo K, fabricados en estaño o aleación de plata de bajo punto de fusión, están diseñados para proteger la línea eléctrica, cumpliendo con las normas técnicas establecidas:
- IEEE STD C37.41:2016
- IEEE STD C37.42:2016
- IEEE C57.109-2018
- NTC 2132:2006
- NTC 2133:2002
La importancia de un tubo de calidad en nuestros fusibles
Nuestros fusibles de expulsión tipo K están fabricados con tubos de fibra vulcanizada, diseñados según rigurosas especificaciones técnicas para asegurar su resistencia en condiciones de cortocircuito. Cumplen con la norma de flamabilidad ASTM D-635, garantizando una alta seguridad al minimizar el riesgo de ignición y propagación de fuego, incluso bajo las condiciones más exigentes.
Nuestros fusibles son Prensados y Soldados
Con 40 años en el mercado, hemos perfeccionado la fabricación de fusibles, aseguramos los procesos de soldadura y prensado garantizando una protección confiable y duradera.
¿ Todos los fusibles de expulsión son IGUALES ?
Aunque físicamente puedan parecer iguales y sus costos sean menores, estos fusibles pueden comprometer la coordinación de protecciones en situaciones críticas.
EVITE SOBRECOSTOS EN MOVIMIENTOS DE CUADRILLAS
¿Esta protegiendo correctamente su transformador contra sobrecorriente?
Características técnicas:
1 a 200 A
Hilo Fusible:
Estaño o aleación de plata
Relación de velocidad:
6 a 8,1
Cotice con nosotros :
TIPO K (ELEMENTO RAPIDO) con relación de velocidad de 6.0 – 8.1 | TIPO T (ELEMENTO LENTO) con relación de velocidad de 10.0 – 8.1 | TIPO H (ELEMENTO EXTRA RAPIDO) con relación de velocidad de 4.7 – 7.1 | TIPO DUAL SR (ELEMENTO LENTO – RAPIDO) con relación de velocidad de 13.1 – 21.5 | TIPO VS (ELEMENTO MUY LENTO) con relación de velocidad de 18.0 – 24.3 | TIPO M (VELOCIDAD STANDARD) con relación de velocidad de 7.0 – 9 | |
CORRIENTE NOMINAL DE FABRICACIÓN | 0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A. | 0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100 A. | 0.2, 0.3, 0.4, 0.6, 0.7, 1.0, 1.3, 1.4, 1.6, 2.1, 3.1, 3.5, 4.2, 5.2, 6.3, 7.0, 7.8, 10.4, 14.0, 21.0, 32.0, 46.0 A. | 0.5, 1, 1.5, 2, 3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 25, 30, 40, 50, 65, 80, 100 A. | 1, 1.5, 2, 3, 5, 6, 7, 8, 10, 15, 20, 25, 30, 40, 50, 65, 80, 100 A. |
FRECUENCIA | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz |
TEMPERATURA DE USO | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. |
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES . | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES . | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES . | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES |
Cortacircuitos de distribución para fusibles de expulsión marca LUHFSER.
- Corriente nominal
Cortacircuitos de distribución de 50, 100 y 200 A.
- Tensión (Voltaje) nominal en kV.
La tensión nominal del cortacircuito se define en función de la tensión de fase a neutro y la tensión entre fases.
- Capacidad de interrupción
Es la corriente de falla máxima que el cortacircuitos puede interrumpir sin que presente daño.
- fusibles para la protección del transformador:
- Coordinación de los fusibles entre si
- Selección de los fusibles en ramales
- Selección de fusibles para la coordinación con reconectadores.
- Protección banco de capacitores confiabilidad condiciones para operar correctamente
No funde cuando no debe fundir
La seguridad es el aspecto de la confiabilidad que expresa el grado de certeza de que el fusible no operara incorrectamente bajo condiciones normales. Se mide como la probabilidad de que el sistema de protecciones no presente actuaciones de falla o que actúen otras protecciones diferentes a las que debieron actuar.
No funde cuando no debe fundir
La fiabilidad es el aspecto de la confiabilidad que expresa el grado de certeza de que el sistema de protección operara correctamente ante la presencia de una condición anormal o falla, tomando las acciones necesarias ante esta situación. Se mide como la probabilidad de que el sistema actúe efectivamente en presencia de una falla.
Los fusibles de expulsión marca LUHFSER deben instalarse de acuerdo a las siguientes recomendaciones:
- Prohibido retirar la arandela
- Prohibido retirar el tubo
- Prohibido debilitar el cable
- Prohibido debilitar el hilo
- Prohibido cortar el cable en el contacto inferior del portafusible.
En un circuito trifásico, se recomienda que después de que se presente una falla y operan uno o dos fusibles LUHFSER, se remplacen todos ya que los restantes aun cuando aparenta estar intactos, pueden haber sufrido deterioro el hilo fusible y alterar las características de fusión corriente vs tiempo.
Para la identificación del tipo de fusible según la corriente nominal, se recomienda fijar o ponchar una Shakira de color en el extremo del cable del fusible. El material debe ser polimérico, resina o fibra con propiedades de protección para los rayos UV que mantenga el color de la Shakira con el tiempo.
Los efectos por los usos contrarios a los señalados por el productor para Colombia serán responsabilidad del instalador o usuario del producto.
PELIGRO DE ELECTROCUCION Y ESCAPE.
- Los fusibles marca LUHFSER, no pueden proteger al personal de la electrocución.
- Los cortacircuitos de distribución pueden expulsar gases y partículas calientes a alta velocidad durante la interrupción.
- Al enganchar un cortacircuito de distribución, despeje a todo el personal del área de trabajo.
- La expulsión del cortacircuito puede causar lesiones graves. No se alinee con la pértiga y el portafusible. Manténgase alejado del espacio cónico debajo del portafusible.
Fusible de expulsión TIPO K
Nuestros fusibles de expulsión tipo K, fabricados en estaño o aleación de plata de bajo punto de fusión, están diseñados para proteger la línea eléctrica, cumpliendo con las normas técnicas establecidas:
IEEE STD C37.41:2016
IEEE STD C37.42:2016
IEEE C57.109-2018
NTC 2132:2006
NTC 2133:2002
La importancia de un tubo de calidad en nuestros fusibles
Nuestros fusibles de expulsión tipo K están fabricados con tubos de fibra vulcanizada, diseñados según rigurosas especificaciones técnicas para asegurar su resistencia en condiciones de cortocircuito. Cumplen con la norma de flamabilidad ASTM D-635, garantizando una alta seguridad al minimizar el riesgo de ignición y propagación de fuego, incluso bajo las condiciones más exigentes.
Nuestros fusibles son Prensados y Soldados
Con 40 años en el mercado, hemos perfeccionado la fabricación de fusibles, aseguramos los procesos de soldadura y prensado garantizando una protección confiable y duradera.
¿ Todos los fusibles de expulsión son IGUALES ?
Aunque físicamente puedan parecer iguales y sus costos sean menores, estos fusibles pueden comprometer la coordinación de protecciones en situaciones críticas.
EVITE SOBRECOSTOS EN MOVIMIENTOS DE CUADRILLAS
(ELEMENTO RAPIDO)
con relación de velocidad de 6.0 – 8.1
- CORRIENTE NOMINAL DE FABRICACIÓN
0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A.
- FRECUENCIA
se pueden aplicar en sistemas de 50 a 60 Hz
- TEMPERATURA DE USO
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES
Cortacircuitos de distribución para fusibles de expulsión marca LUHFSER.
- Corriente nominal
Cortacircuitos de distribución de 50, 100 y 200 A.
- Tensión (Voltaje) nominal en kV.
La tensión nominal del cortacircuito se define en función de la tensión de fase a neutro y la tensión entre fases.
- Capacidad de interrupción
Es la corriente de falla máxima que el cortacircuitos puede interrumpir sin que presente daño.
Fusibles de expulsión marca LUHFSER fabricados por ELECTRICOS INTERNACIONAL SAS, se instalan en cortacircuitos de distribución para redes aéreas y protegen contra fallas de corrientes de sobrecarga y corrientes de corto a transformadores de distribución, líneas aéreas, ramales, reconectadores y otros dispositivos, en circuitos de tensiones en el rango de 6 a 38 Kv.
USOS
Selección, aplicación y coordinación de los hilos fusibles marca Luhfser.
- fusibles para la protección del transformador:
Protección de la sobrecarga
Protección de cortocircuito
Capacidad para soportar las corrientes de entrada o irrupción y sobretensiones.
- Coordinación de los fusibles entre si
- Selección de los fusibles en ramales
- Selección de fusibles para la coordinación con reconectadores.
- Protección banco de capacitores confiabilidad condiciones para operar correctamente
No funde cuando no debe fundir
La seguridad es el aspecto de la confiabilidad que expresa el grado de certeza de que el fusible no operara incorrectamente bajo condiciones normales. Se mide como la probabilidad de que el sistema de protecciones no presente actuaciones de falla o que actúen otras protecciones diferentes a las que debieron actuar.
No funde cuando no debe fundir
La fiabilidad es el aspecto de la confiabilidad que expresa el grado de certeza de que el sistema de protección operara correctamente ante la presencia de una condición anormal o falla, tomando las acciones necesarias ante esta situación. Se mide como la probabilidad de que el sistema actúe efectivamente en presencia de una falla.
Los fusibles de expulsión marca LUHFSER deben instalarse de acuerdo a las siguientes recomendaciones:
- Prohibido retirar la arandela
- Prohibido retirar el tubo
- Prohibido debilitar el cable
- Prohibido debilitar el hilo
- Prohibido cortar el cable en el contacto inferior del portafusible.
En un circuito trifásico, se recomienda que después de que se presente una falla y operan uno o dos fusibles LUHFSER, se remplacen todos ya que los restantes aun cuando aparenta estar intactos, pueden haber sufrido deterioro el hilo fusible y alterar las características de fusión corriente vs tiempo.
Para la identificación del tipo de fusible según la corriente nominal, se recomienda fijar o ponchar una Shakira de color en el extremo del cable del fusible. El material debe ser polimérico, resina o fibra con propiedades de protección para los rayos UV que mantenga el color de la Shakira con el tiempo.
Los efectos por los usos contrarios a los señalados por el productor para Colombia serán responsabilidad del instalador o usuario del producto.
PELIGRO DE ELECTROCUCION Y ESCAPE.
- Los fusibles marca LUHFSER, no pueden proteger al personal de la electrocución.
- Los cortacircuitos de distribución pueden expulsar gases y partículas calientes a alta velocidad durante la interrupción.
- Al enganchar un cortacircuito de distribución, despeje a todo el personal del área de trabajo.
- La expulsión del cortacircuito puede causar lesiones graves. No se alinee con la pértiga y el portafusible. Manténgase alejado del espacio cónico debajo del portafusible.
