Nuestros fusibles de expulsión son fabricados en fibra vulcanizada con las especificaciones técnicas apropiadas que garantizan el cumplimiento de la norma de flamabilidad ASTM D-635.
Nuestro fusibles NO queman cañuelas, NO generan incendios, NO queman los contactos eléctricos
Nuestro fusible de expulsión de doble acción ofrece la mejor protección a la red eléctrica y transformadores. Fabricamos nuestros productos bajo los más altos estándares de calidad, cumpliendo con normativas técnicas IEEE STD C37.41:2016, IEEE STD C37.42:2016, NTC 2132:2006 y NTC 2133:2002.
1 a 100 A
Hilo Fusible:
Cobre
Relación de velocidad:
4,7 a 7,1
1 a 200 A
Hilo Fusible:
Estaño o aleación de plata
Relación de velocidad:
6 a 8,1
1 a 200 A
Hilo Fusible:
Estaño o aleación de plata
Relación de velocidad:
10 a 13,1
1 a 100 A
Hilo Fusible:
Aleación de plata
Relación de velocidad:
7 a 8,5
1 a 100 A
Hilo Fusible:
CuNi y CrNi
Relación de velocidad:
18 a 24,3
0.2 a 46 A
Hilo Fusible:
CuNi y CrNi
Relación de velocidad:
13 a 30
| TIPO K (ELEMENTO RAPIDO) con relación de velocidad de 6.0 – 8.1 | TIPO T (ELEMENTO LENTO) con relación de velocidad de 10.0 – 8.1 | TIPO H (ELEMENTO EXTRA RAPIDO) con relación de velocidad de 4.7 – 7.1 | TIPO DUAL SR (ELEMENTO LENTO – RAPIDO) con relación de velocidad de 13.1 – 21.5 | TIPO VS (ELEMENTO MUY LENTO) con relación de velocidad de 18.0 – 24.3 | TIPO M (VELOCIDAD STANDARD) con relación de velocidad de 7.0 – 9 | |
| CORRIENTE NOMINAL DE FABRICACIÓN | 0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A. | 0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100 A. | 0.2, 0.3, 0.4, 0.6, 0.7, 1.0, 1.3, 1.4, 1.6, 2.1, 3.1, 3.5, 4.2, 5.2, 6.3, 7.0, 7.8, 10.4, 14.0, 21.0, 32.0, 46.0 A. | 0.5, 1, 1.5, 2, 3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 25, 30, 40, 50, 65, 80, 100 A. | 1, 1.5, 2, 3, 5, 6, 7, 8, 10, 15, 20, 25, 30, 40, 50, 65, 80, 100 A. |
| FRECUENCIA | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz | se pueden aplicar en sistemas de 50 a 60 Hz |
| TEMPERATURA DE USO | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. | están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C. |
| NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES . | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES . | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES . | NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES |
Cortacircuitos de distribución para fusibles de expulsión marca LUHFSER.
Cortacircuitos de distribución de 50, 100 y 200 A.
La tensión nominal del cortacircuito se define en función de la tensión de fase a neutro y la tensión entre fases.
Es la corriente de falla máxima que el cortacircuitos puede interrumpir sin que presente daño.
La fiabilidad es el aspecto de la confiabilidad que expresa el grado de certeza de que el sistema de protección operara correctamente ante la presencia de una condición anormal o falla, tomando las acciones necesarias ante esta situación. Se mide como la probabilidad de que el sistema actúe efectivamente en presencia de una falla.
Los fusibles de expulsión marca LUHFSER deben instalarse de acuerdo a las siguientes recomendaciones:
En un circuito trifásico, se recomienda que después de que se presente una falla y operan uno o dos fusibles LUHFSER, se remplacen todos ya que los restantes aun cuando aparenta estar intactos, pueden haber sufrido deterioro el hilo fusible y alterar las características de fusión corriente vs tiempo.
Para la identificación del tipo de fusible según la corriente nominal, se recomienda fijar o ponchar una Shakira de color en el extremo del cable del fusible. El material debe ser polimérico, resina o fibra con propiedades de protección para los rayos UV que mantenga el color de la Shakira con el tiempo.
Los efectos por los usos contrarios a los señalados por el productor para Colombia serán responsabilidad del instalador o usuario del producto.
PELIGRO DE ELECTROCUCION Y ESCAPE.

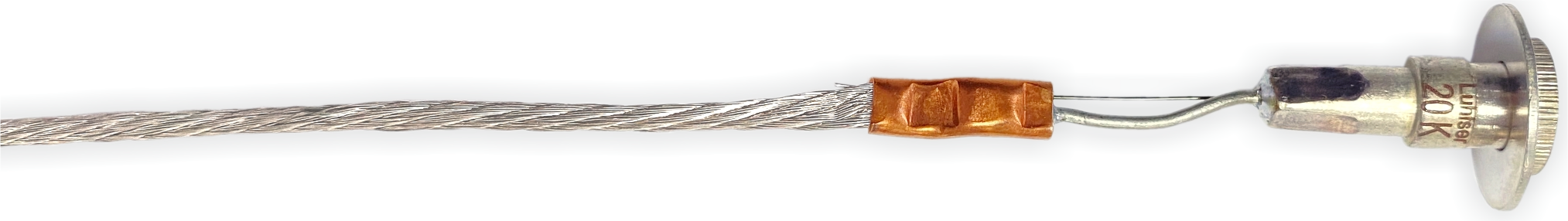

(ELEMENTO RAPIDO)
con relación de velocidad de 6.0 – 8.1
0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A.
se pueden aplicar en sistemas de 50 a 60 Hz
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES

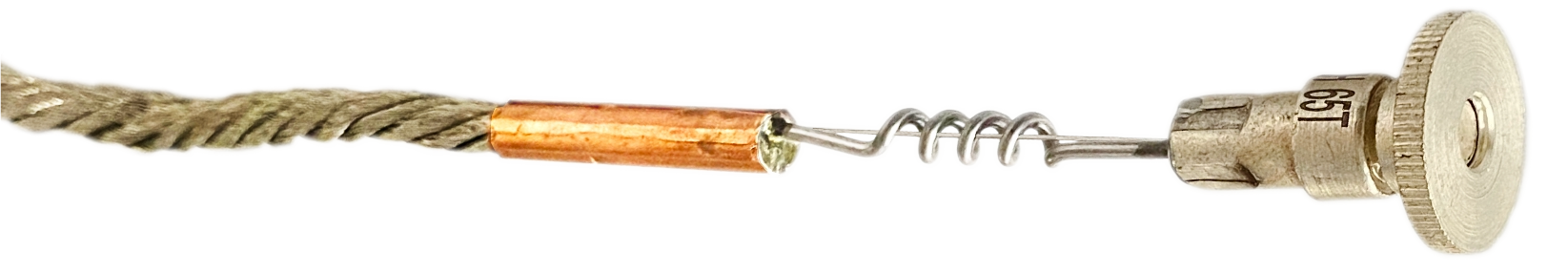

TIPO T (ELEMENTO LENTO)
con relación de velocidad de 10.0 – 8.1
0.5, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100, 125, 140, 150, 200 A
se pueden aplicar en sistemas de 50 a 60 Hz
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES

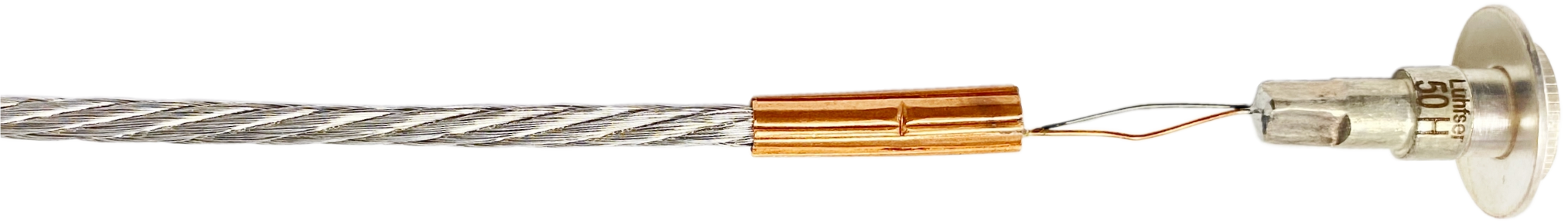

TIPO H (ELEMENTO EXTRA RAPIDO)
con relación de velocidad de 4.7 – 7.1
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 40, 50, 60, 65, 75, 80, 100 A.
se pueden aplicar en sistemas de 50 a 60 Hz
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES

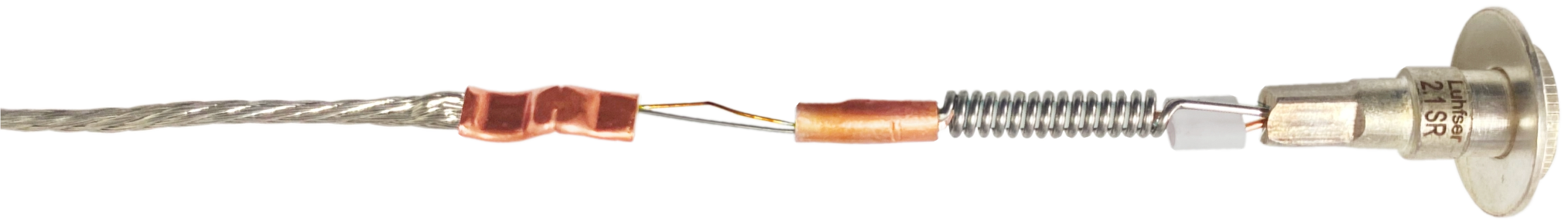

(ELEMENTO LENTO – RAPIDO)
con relación de velocidad de 13.1 – 21.5
0.2, 0.3, 0.4, 0.6, 0.7, 1.0, 1.3, 1.4, 1.6, 2.1, 3.1, 3.5, 4.2, 5.2, 6.3, 7.0, 7.8, 10.4, 14.0, 21.0, 32.0, 46.0 A.
se pueden aplicar en sistemas de 50 a 60 Hz
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES

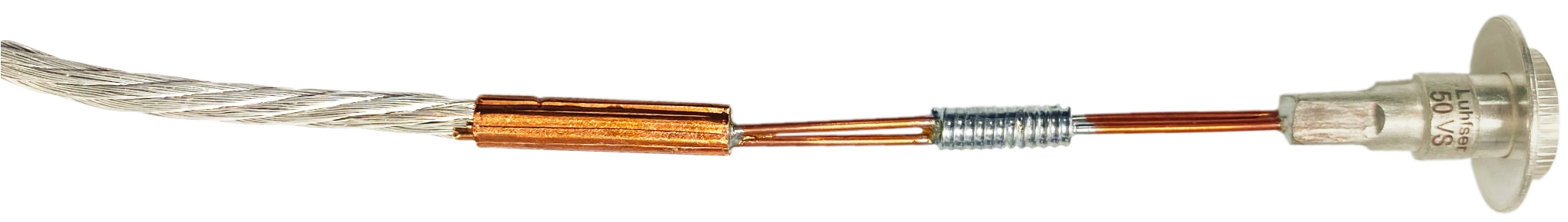

(ELEMENTO MUY LENTO)
con relación de velocidad de 18.0 – 24.3
0.5, 1, 1.5, 2, 3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 25, 30, 40, 50, 65, 80, 100 A.
se pueden aplicar en sistemas de 50 a 60 Hz
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES

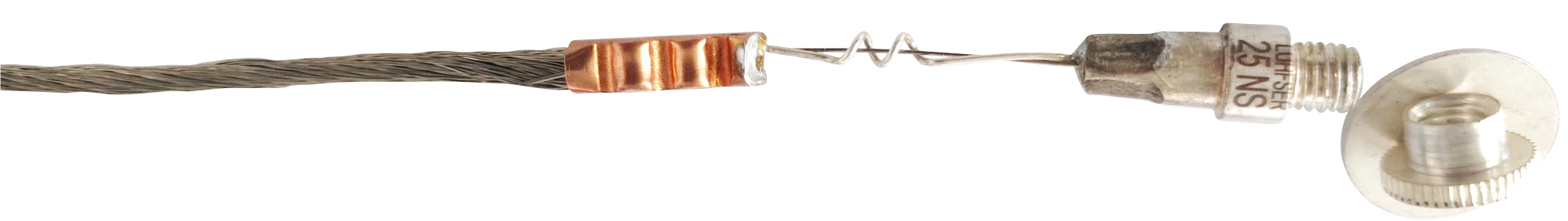

(VELOCIDAD STANDARD)
con relación de velocidad de 7.0 – 9
1, 1.5, 2, 3, 5, 6, 7, 8, 10, 15, 20, 25, 30, 40, 50, 65, 80, 100 A
se pueden aplicar en sistemas de 50 a 60 Hz
están clasificados para ser utilizados a una temperatura máxima de aplicación de 40 °C y no inferior a -30 °C.
NO HAY LIMITACIONES DE USO POR CONDICIONES AMBIENTALES
Cortacircuitos de distribución para fusibles de expulsión marca LUHFSER.
Cortacircuitos de distribución de 50, 100 y 200 A.
La tensión nominal del cortacircuito se define en función de la tensión de fase a neutro y la tensión entre fases.
Es la corriente de falla máxima que el cortacircuitos puede interrumpir sin que presente daño.
La fiabilidad es el aspecto de la confiabilidad que expresa el grado de certeza de que el sistema de protección operara correctamente ante la presencia de una condición anormal o falla, tomando las acciones necesarias ante esta situación. Se mide como la probabilidad de que el sistema actúe efectivamente en presencia de una falla.
Los fusibles de expulsión marca LUHFSER deben instalarse de acuerdo a las siguientes recomendaciones:
En un circuito trifásico, se recomienda que después de que se presente una falla y operan uno o dos fusibles LUHFSER, se remplacen todos ya que los restantes aun cuando aparenta estar intactos, pueden haber sufrido deterioro el hilo fusible y alterar las características de fusión corriente vs tiempo.
Para la identificación del tipo de fusible según la corriente nominal, se recomienda fijar o ponchar una Shakira de color en el extremo del cable del fusible. El material debe ser polimérico, resina o fibra con propiedades de protección para los rayos UV que mantenga el color de la Shakira con el tiempo.
Los efectos por los usos contrarios a los señalados por el productor para Colombia serán responsabilidad del instalador o usuario del producto.
PELIGRO DE ELECTROCUCION Y ESCAPE.
